Tenryu Nozzles

Tenryu nozzles are used in Surface Mount Technology (SMT) pick-and-place machines for placing electronic components on printed circuit boards (PCBs). Since the original machines are older and no longer in production, replacement nozzles are provided by third-party suppliers.

Tenryu SMT nozzles

  • Application: These nozzles are used to accurately pick up and place small electronic parts, such as SMDs, resistors, capacitors, and integrated circuits, during the automated assembly of electronics.
  • Compatible machines: Tenryu nozzles are designed for use with specific older SMT models like the FV-7100, 5530 LQ, and MT-5800V.
  • Common nozzle series: A range of nozzles is available to handle different component sizes. Common models include:
    • K series: K01, K02, K03, K04, K05, K18, K19, K20.
    • G series: G01, G02, G03, G04, G05, G06.
    • SQ series: Used for various component types.



tenryu nozzle FV-7100

tenryu fv_7100 nozzle
  • Part Number Description

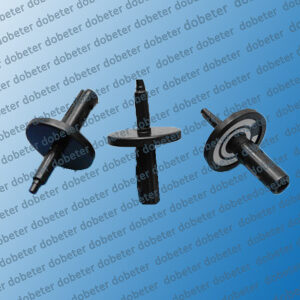

  • tenryu FV-7100 Nozzle- K01  Ø 0.65 / Ø 0.45
  • tenryu FV-7100 Nozzle- K02  Ø 0.9 / Ø 0.65
  • tenryu FV-7100 Nozzle- K03  Ø 1.3 / Ø 0.7
  • tenryu FV-7100 Nozzle- K04  Ø 1.8 / Ø 1.1

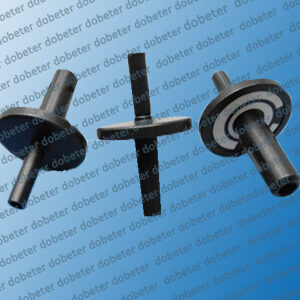

  • tenryu FV-7100 Nozzle- K05  E Ø 3.0 / Ø 2.0

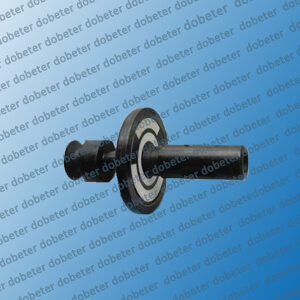

  • tenryu FV-7100 Nozzle- K18  SMT NOZZLE Ø 3.6 / Ø 1.25
  • tenryu FV-7100 Nozzle- K19  Ø 5.0 / Ø 1.25

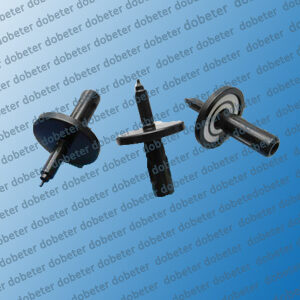

  • tenryu FV-7100 Nozzle- K20  Ø 7.5 / Ø 5.0

tenryu nozzle 5530 LQ

tenryu fv_7100 nozzle
  • Part Number Description
  • tenryu 5530 LQ nozzle J02  Ø  1.0 / Ø  0.4  5530 LQ / LV
  • tenryu 5530 LQ nozzle J03  Ø  1.3   / Ø  0.7  5530 LQ /
  • tenryu 5530 LQ nozzle J04  Ø  1.8   / Ø  1.2  5530 LQ /
  • tenryu 5530 LQ nozzle J05  Ø  3.0   / Ø  2.0  5530 LQ /
  • tenryu 5530 LQ nozzle J06  Ø  3.5   / Ø  4.5  5530 LQ /
  • tenryu 5530 LQ nozzle J12  Ø  2.0   / Ø  0.8  (MELF)  55
  • tenryu 5530 LQ nozzle J13  Ø  2.5   / Ø  1.2  (MELF)  55
  • tenryu 5530 LQ nozzle J18  Ø  6.0   / Ø  1.2  (RUBBER TIP)
  • tenryu 5530 LQ nozzle J19  Ø  8.0   / Ø  1.2  (RUBBER TIP)
  • tenryu 5530 LQ nozzle J20  Ø  10.0   / Ø  2.8 (RUBBER TIP)

tenryu nozzle MT-5800V

tenryu mt_5800v nozzle
  • Part Number Description
  • tenryu MT-5800V nozzle – G01  Ø 1.0 / Ø 0.4
  • tenryu MT-5800V nozzle – G02  Ø 1.2 / Ø 0.6
  • tenryu MT-5800V nozzle – G03  Ø 1.6 / Ø 1.0
  • tenryu MT-5800V nozzle – G04  Ø 2.4 / Ø 1.6
  • tenryu MT-5800V nozzle – G05  Ø 3.0 / Ø 2.0
  • tenryu MT-5800V nozzle – G06  Ø 5.0 / Ø 3.3
  • tenryu MT-5800V nozzle – G07  Ø 10.0 / Ø 8.3
  • tenryu MT-5800V nozzle – G08  Ø 15.0 / Ø 13.3
  • tenryu MT-5800V nozzle – G09  Ø 2.0 / Ø 0.8 (MELF)
  • tenryu MT-5800V nozzle – G10  Ø 2.6 / Ø 1.2 (MELF)
  • tenryu MT-5800V nozzle – G71 Ø 10.0 / Ø 8.3
